一、方案背景


蓄电池在UPS中已得到广泛的应用，其主要作用就是储存电能，一旦市电中断，由电池放电供给逆变器，经逆变器处理，确保负载在一定的时间内正常用电。而在日常工作中，人们往往片面地认为蓄电池是免维护的而不加重视。然而由于对蓄电池的不合理使用，产生了蓄电池的电解液干涸、热失控、早期容量损失、内部短路等问题，进而严重影响到供电系统的可靠性。而且，蓄电池组中如果有一个蓄电池故障，就可能导致整个备用电源失效，很可能会造成灾难性后果，甚至生命安全。因此，为了能加强对UPS蓄电池的正确使用与维护，急需一套蓄电池监控系统进行实时的监测，这对延长蓄电池的使用寿命，降低UPS供电系统故障率，有着越来越重要的意义。

   二、需要解决的问题


【1】在使用中，由于对蓄电池的管理不当造成蓄电池劣化，没有及时发现，致使劣化积累、加剧，容量累积亏损导致蓄电池过早报废。

【2】对于蓄电池的充放电缺乏记录及监控，蓄电池运行情况不明。

【3】缺少对于蓄电池历史数据的整理以及分析。

【4】对于蓄电池性能状况，如蓄电池的电压均衡性、当前容量，无法清楚实时了解。

【5】缺乏环境温度的监测。

   三、方案简介


大榕树蓄电池监控系统是专为监测蓄电池性能而设计的远程集中监控系统，其通过每节电池加装一个电池传感器模块，通过联网集中管理来监测蓄电池组的电压、电流、内阻、温度，使管理人员能够及时准确地了解和掌握每组、每节蓄电池的参数情况，并及时采取相应的措施对各种情况进行操作控制，实现对蓄电池组进行全面的在线监测、故障诊断和预警。

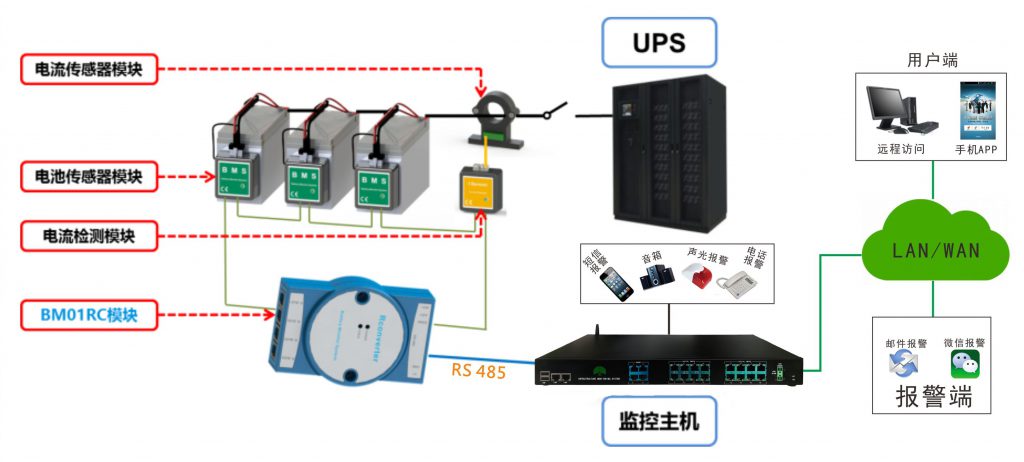

   四、系统架构


   五、主要功能


序号 监控模块 实现功能
1 转换器模块 对最多254节电池的单体电压、内阻、电流、温度、总电压等参数的数据采集
2 电流传感器 每组电池配一个，检测电池组充、放电电流
3 电池传感器模块 每节电池配一个，采集单节电池电压、内阻、温度

   六、功能特点
​​​​

序号 特点
1 高性能Linux嵌入式结构，多项检测认证，稳定可靠
2 模块化设计，安装使用简单， 人机界面设计友好
3 扩展性强，提供二次开发JSON接口，方便第三方软件系统集成
4 C/S客户端支持Windows、Linux、Mac OS
5 采集设备采用分布式系统架构，增加监控设备，不干扰其它设备的正常运行
6 系统运行可在线运行诊断和检测，能及时发现系统各功能单元故障情况，便于系统故障的维护处理
7 软件采用全中文B/S设计，操作方便简洁
8 设备研发与选用采用高可靠的工业级标准，保障系统7×24小时不间断运行
9 系统图像、数据能通过网络实时传输与保存，用于日后的查询与分析
10 支持短信、电话、声光、现场语音、邮件、软件弹窗等报警
11 支持手机APP及微信

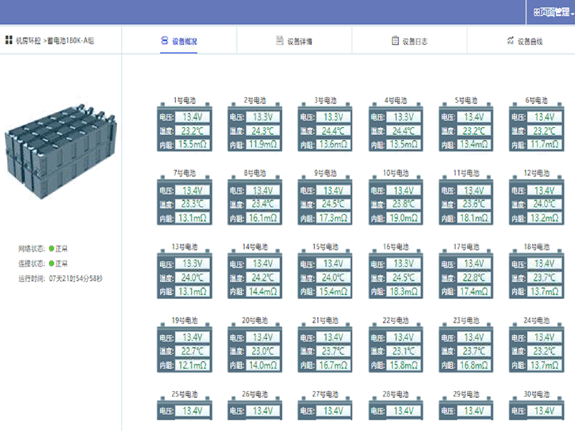

   七、软件界面
